海警执法专用强生警报器

发布日期:[2019-06-25]     点击率:

MTC-900HJ海警执法船专用警报电声喇叭使用说明书

该设备是本公司专门为海警公务船海上执法巡逻时警报和广播喊话而开发的一款全数字化的专用电声装备。具有声传距离远,操作方便,可靠性强,防护等级高等特点。内设有十种固定警报声调及USB插口mp3格式的各种音频输入,具备喊话,录音放音的功能。大功率喇叭采用双音头组合,外部材料采用高强度玻璃钢,能防水,防紫外线等。


一、技术参数及功能

1.工作电压;AC220V ; 最大工作电流5.2A

2.单音头静态阻抗;8Ω ; 单音头最大工作音频电压;65V

3.双音头喇叭最大声压;⅓倍频带声压强Lmax; ≥136dB(参照GB/T12303-90) 检测方式。

4.输入音频范围;260Hz——5000Hz 。

5.内置警调名称及顺序:(防空警报四种;1空袭,2预先,3解除,4灾情),5火警,6治安,7救护,8紧急,9气笛,10断续。共拾种。(也可按客户需要定制)

6.外接触点开关量信号;本机可将内置的任意警调鸣叫控制用点接触按钮连接到舱外需要的任何位置来操作。

7.双头600W喇叭最大尺寸:1160×650×550(mm)重量:32kg

内机功放最大尺寸:315x485x97(mm),  重量:7.3Kg

8.外喇叭防护等级;IP65


二、安装注意事项

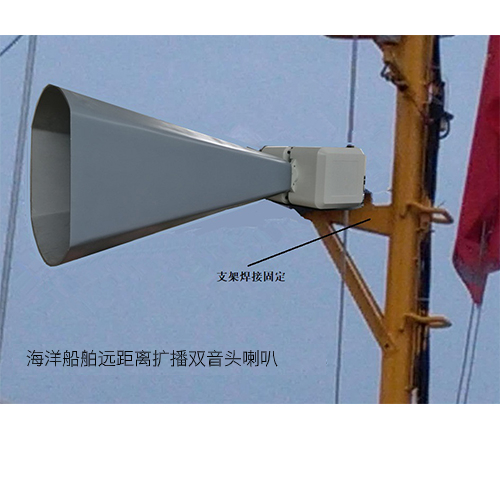

1.喇叭焊装在桅杆上要将其在适当高度处的水平线下摆5°安装。本机附带的安装支架焊接部件的焊接面已设计有5°的斜面。将其面靠貼桅杆柱焊接即可。

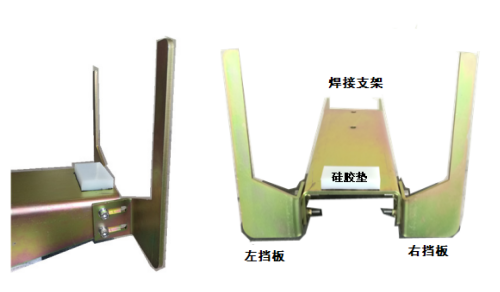

2.焊接支架上的左右挡板安装方向如图示。将挡调至以紧靠在喇叭大筒的左右侧面再扭紧两螺丝。

3.将内功放机插上AC220电源,用每根≥1.5㎜²截面的多股软线(音频线)连接输出接子到外喇叭输入线即可。每个音头两根,不分正负极,共需4根线。

4.打开电源开关,指示灯亮,扭开音量旋钮至最小位置,按下任一个警调按钮(指示灯亮),慢慢调节音量旋钮,直开到最大,然后逐一按下每个警调开关检测所有警调是否正常。拿手持式话筒喊话(本机有喊话优先功能)。插入附带的调试U盘测试mp3格式音频输入可靠性。(参照主机图示)


三、其余不明白之处请参考附件:(大功率扩音警报器使用说明书)

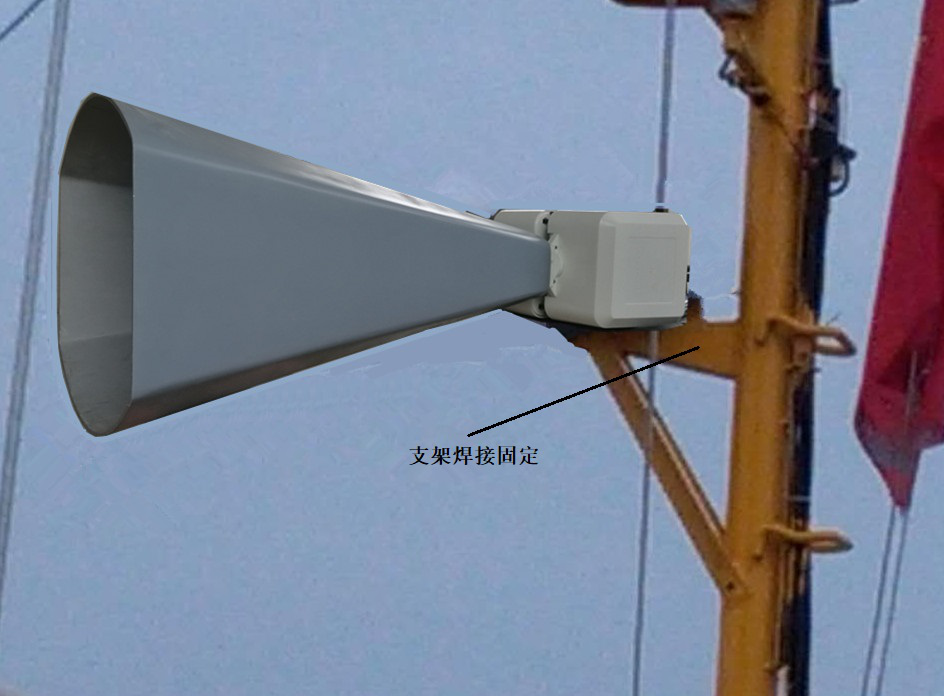

安装图示:

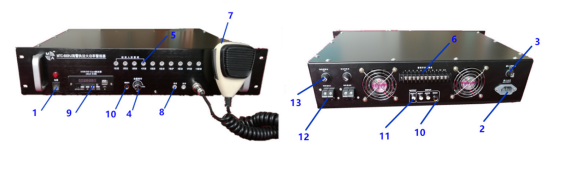

主机图示:

1、电源开关,打开电源指示灯亮。

2、电源输入接口,插入随配电源线,AC220输入。

3、电源输入保险丝,规格5×20mm,15A保险丝管,MTC-600(5A),随配备用保险丝。

4、总音量调节旋钮,顺时针旋转音量增大。

5、警调按钮     本机内置两种警调,按对应按钮触发警报,按钮指示灯亮,再按则警报停止,按钮指示灯灭。 1.空袭  2.预先  3.解除   4.灾情  5.消防  6.治安  7.救护  8.紧急  9.汽笛  10.断续

6、警调开关量控制接口   7、手持话筒    8、录音放音   9、USB/SD音频播放器

音频输入     11、音配输出    12、喇叭输出   13、喇叭输出保险丝,规格5*20mm,5A保险丝管。随配备用保险丝。
